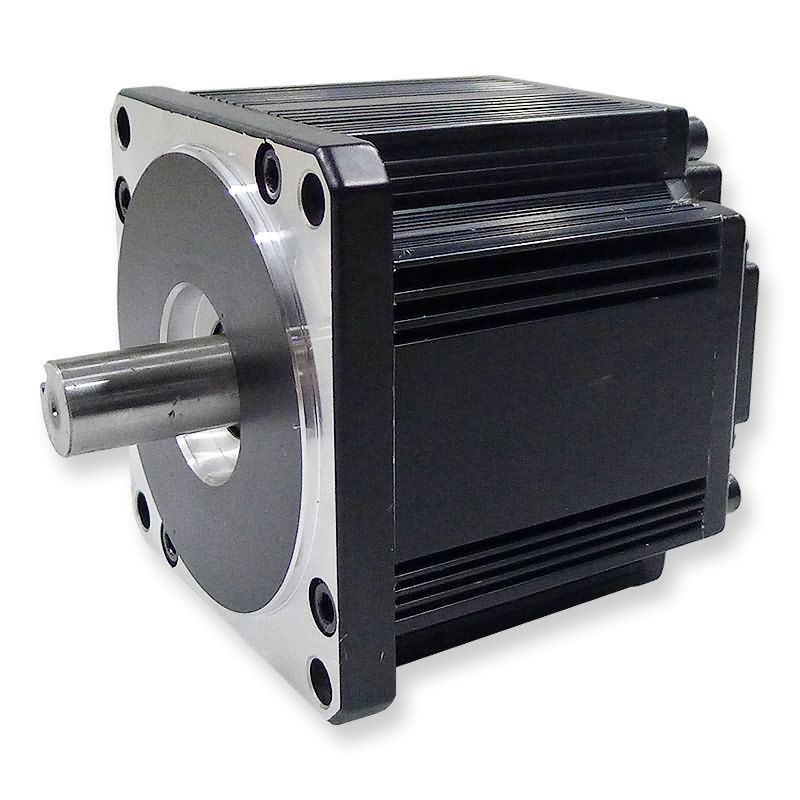

310 VDC Fırçasız E Motor
Genel özellikler
| Sargı tipi |
YWE |
| Hall efekt açısı |
120 DereceElektrik açısı |
| Radyal oyun |
0.02mm / 460g |
| Oynatmayı bitir |
0,08 / 450 g |
| Maks.radyal kuvvet |
Flanştan 220N @ 20mm |
| Maks.eksensel kuvvet |
60N |
| Yalıtım sınıfı |
B |
| Dielektrik gücü |
Bir dakika boyunca 500VDC |
| Yalıtım direnci |
100MΩ min., 500VDC |
Performans verisi
| model |
Birimler |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Kutup sayısı |
|
8 |
| Faz sayısı |
|
3 |
| Anma gerilimi |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Nominal hız |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Sürekli durma torku |
nm |
2.2 |
2,2 |
4.8 |
7,164 |
7.16 |
8,592 |
8,592 |
| Puanlanmıs tork |
nm |
2 |
2 |
4 |
6 |
6 |
7.16 |
7.16 |
| Anma gücü |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Tepe torku |
nm |
6 |
6 |
12 |
17.91 |
17.91 |
21.48 |
21.48 |
| Tepe akımı |
bir |
8 |
14.5 |
14.7 |
31.5 |
37.5 |
37.5 |
45 |
| Tork sabiti |
Nm / A |
0.77 |
0.77 |
0.77 |
0,595 |
0.5 |
0,595 |
0.5 |
| Geri EMF |
V / KRPM |
80.5 |
44.2 |
81.58 |
62.96 |
53.1 |
53.1 |
62.96 |
| Rotor ataleti |
gc㎡ |
1.9 |
1.9 |
3.3 |
5 |
5 |
5.9 |
5.9 |
| Vücut uzunluğu |
aa |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Voltaj aralığı |
VDC |
48 ~ 310 |
| Hız sınırı |
RPM |
~ 3000 1000 |
| Ağırlık |
Kilogram |
4.8 |
4.8 |
5.2 |
5.5 |
5.5 |
6 |
6 |
Açıklama
Fırçasız DC Motorlar, ofis ekipmanları, pompalar, tekstil makineleri ve çok daha fazlası gibi çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Özelleştirme Seçenekleri
Özel Şaft ve Montaj Detayları:
Tüm motorlar istek üzerine tek veya çift uçlu şaftlar, daha kısa ve daha uzun şaftlar ve diğer birçok modifikasyonla tedarik edilebilir.Özel Flanşlar ve diğer montaj detayları da düşünülebilir.
kodlayıcılar:
Tüm motorlar istek üzerine çeşitli kodlayıcı seçenekleri ve çözünürlükleri ile tedarik edilebilir.
frenler:
Tüm motorlar elle bırakılan veya çıkarılmadan elektromanyetik park freni ile tedarik edilebilir.
Kablo demeti:
Tüm motorlar istek üzerine özel kablo tesisatı ve / veya konnektörlü veya konnektörsüz özel kurşun tellerle tedarik edilebilir
Uygulama:
- güneş projesi
- otomobil
- iletişim
- mürekkep püskürtmeli yazıcı
- pompa
- tıbbi üfleyici
- güvenlik
Mm cinsinden boyutlar
