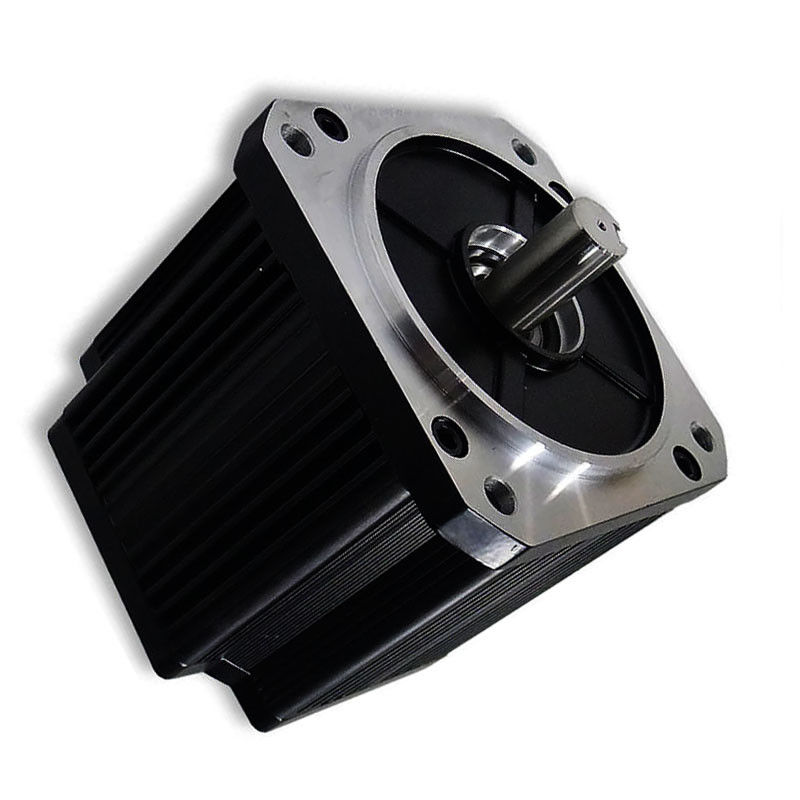

130mm Fırçasız E Motor
Genel özellikler
| Sargı tipi |
YWE |
| Hall efekt açısı |
120 DereceElektrik açısı |
| Radyal oyun |
0.02mm / 460g |
| Oynatmayı bitir |
0,08 / 450 g |
| Maks.radyal kuvvet |
Flanştan 220N @ 20mm |
| Maks.eksensel kuvvet |
60N |
| Yalıtım sınıfı |
B |
| Dielektrik gücü |
Bir dakika boyunca 500VDC |
| Yalıtım direnci |
100MΩ min., 500VDC |
Performans verisi
| model |
Birimler |
130ZW3S120C50 |
130ZW3S155E30 |
| Kutup sayısı |
|
4 |
| Faz sayısı |
|
3 |
| Anma gerilimi |
VDC |
48 |
310 |
| Nominal hız |
RPM |
5000 |
3000 |
| Sürekli durma torku |
nm |
2.8 |
5.5 |
| Puanlanmıs tork |
nm |
2.5 |
5 |
| Anma gücü |
W |
1308 |
1570 |
| Tepe torku |
nm |
7.5 |
15 |
| Tepe akımı |
bir |
109 |
20 |
| Tork sabiti |
Nm / A |
0.07 |
0.74 |
| Geri EMF |
V / KRPM |
6.2 |
64.5 |
| Rotor ataleti |
gc㎡ |
2.4 |
4.8 |
| Vücut uzunluğu |
aa |
120 |
155 |
| Voltaj aralığı |
VDC |
36 ~ 310 |
| Hız sınırı |
RPM |
~ 5000 1000 |
| Ağırlık |
Kilogram |
5 |
5.5 |
Açıklama
Fırçasız DC Motorlar, ofis ekipmanları, pompalar, tekstil makineleri ve çok daha fazlası gibi çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Özelleştirme Seçenekleri
Özel Şaft ve Montaj Detayları:
Tüm motorlar istek üzerine tek veya çift uçlu şaftlar, daha kısa ve daha uzun şaftlar ve diğer birçok modifikasyonla tedarik edilebilir.Özel Flanşlar ve diğer montaj detayları da düşünülebilir.
kodlayıcılar:
Tüm motorlar istek üzerine çeşitli kodlayıcı seçenekleri ve çözünürlükleri ile tedarik edilebilir.
frenler:
Tüm motorlar elle bırakılan veya çıkarılmadan elektromanyetik park freni ile tedarik edilebilir.
Kablo demeti:
Tüm motorlar istek üzerine özel kablo tesisatı ve / veya konnektörlü veya konnektörsüz özel kurşun tellerle tedarik edilebilir
Uygulama:
- güneş projesi
- otomobil
- iletişim
- mürekkep püskürtmeli yazıcı
- pompa
- tıbbi üfleyici
- güvenlik
Mm cinsinden boyutlar
