Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Sargı tipi: | DELTA | Hall efekt açısı: | 120 Deg. 120 Derece Electrical angle Elektrik açısı |
|---|---|---|---|
| Radyal Oyun: | 0.025mm / 460g | Oynatmayı bitir: | 0.025mm / 400g |
| Max. Maks. radial force radyal kuvvet: | Flanştan 220N @ 20mm | Max. Maks. axial force eksensel kuvvet: | 60N |
| Yalıtım sınıfı: | B | Yalıtım direnci: | 100MΩ min., 500VDC |
| Vurgulamak: | 3 fazlı elektrik fırçasız motor,8 Kutuplu fırçasız dc elektrik motoru,24 VDC Fırçasız E Motor |
||

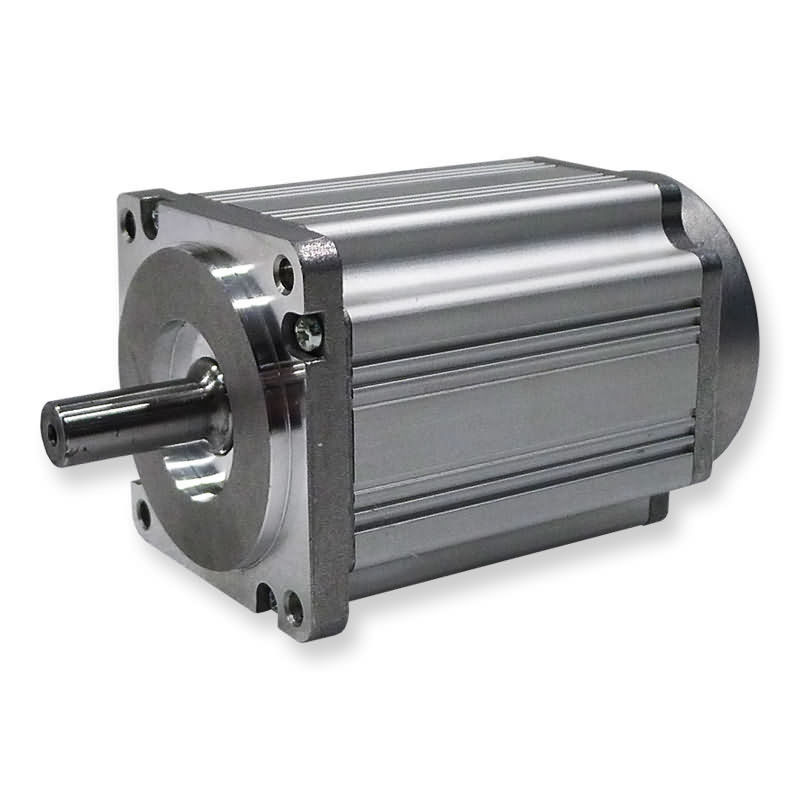

8 Kutuplu Dielektrik Dayanım 500VAC Fırçasız E Motor
Genel özellikler
|
Sargı tipi |
Delta |
|
Hall efekt açısı |
120 DereceElektrik açısı |
|
Radyal oyun |
0.025mm / 460g |
|
Oynatmayı bitir |
0.025mm / 400g |
|
Maks.radyal kuvvet |
Flanştan 220N @ 20mm |
|
Maks.eksensel kuvvet |
60N |
|
Yalıtım sınıfı |
B |
|
Dielektrik gücü |
Bir dakika boyunca 500VAC |
|
Yalıtım direnci |
100MΩ min., 500VDC |
Performans verisi
|
model |
Birimler |
60ZW3S 72A10 |
60ZW3S 72A30 |
60ZW3S 92A10 |
60ZW3S 92A30 |
60ZW3S 114A10 |
60ZW3S 114A30 |
60ZW3S 134A10 |
60ZW3S 134A30 |
|
Kutup sayısı |
|
8 |
|||||||
|
Faz sayısı |
|
3 |
|||||||
|
Anma gerilimi |
VDC |
24 |
|||||||
|
Nominal hız |
RPM |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
|
Sürekli durma torku |
nm |
0,38 |
0,38 |
0,78 |
0,78 |
1.2 |
1.2 |
1.56 |
1.56 |
|
Puanlanmıs tork |
nm |
0.32 |
0.32 |
0.65 |
0.65 |
1 |
1 |
1.3 |
1.3 |
|
Anma gücü |
W |
33.5 |
100 |
68 |
204 |
105 |
314 |
136 |
408 |
|
Tepe torku |
nm |
0.96 |
0.96 |
1.95 |
1.95 |
3 |
3 |
3.9 |
3.9 |
|
Tepe akımı |
bir |
6 |
17.9 |
12.2 |
36,5 |
18.8 |
56 |
24.3 |
73 |
|
Tork sabiti |
Nm / A |
0.16 |
0.054 |
0.16 |
0.054 |
0.16 |
0.054 |
0.16 |
0.054 |
|
Geri EMF |
V / KRPM |
17.14 |
6 |
17.14 |
6 |
17.14 |
6 |
17.14 |
6 |
|
Rotor ataleti |
gc㎡ |
70 |
70 |
140 |
140 |
210 |
210 |
280 |
280 |
|
Vücut uzunluğu |
aa |
72 |
72 |
92 |
92 |
114 |
114 |
134 |
134 |
|
Voltaj aralığı |
VDC |
12 ~ 310 |
|||||||
|
Hız sınırı |
RPM |
~ 3000 1000 |
|||||||
|
Ağırlık |
Kilogram |
0,55 |
0,55 |
0.95 |
0.95 |
1.35 |
1.35 |
1.75 |
1.75 |
Özelleştirme Seçenekleri
Özel Şaft ve Montaj Detayları:
Tüm motorlar talep üzerine tek veya çift uçlu şaftlar, daha kısa ve daha uzun şaftlar ve diğer birçok modifikasyonla tedarik edilebilir.Özel Flanşlar ve diğer montaj detayları da düşünülebilir.
kodlayıcılar:
Tüm motorlar istek üzerine çeşitli kodlayıcı seçenekleri ve çözünürlükleri ile tedarik edilebilir.
frenler:
Tüm motorlar elle bırakılan veya çıkarılmadan elektromanyetik park freni ile tedarik edilebilir.
Kablo demeti:
Tüm motorlar istek üzerine özel kablo tesisatı ve / veya konnektörlü veya konnektörsüz özel kurşun tellerle tedarik edilebilir
Uygulama:
Mm cinsinden boyutlar
