| Sargı tipi: | YWE | Radyal Oyun: | 0.02mm / 460g |
|---|---|---|---|
| Oynatmayı bitir: | 0.02mm / 400g | Hall efekt açısı: | 120 Deg. 120 Derece Electrical angle Elektrik açısı |
| Max. Maks. radial force radyal kuvvet: | 15N @ flanştan 10mm | Yalıtım direnci: | 100MΩ min., 500VDC |
| Max. Maks. axial force eksensel kuvvet: | 10N | Yalıtım sınıfı: | B |
| Vurgulamak: | 24 VDC elektrikli fırçasız motor,iletişim fırçasız dc elektrik motoru,otomobil 3 faz Fırçasız DC Motor |
||

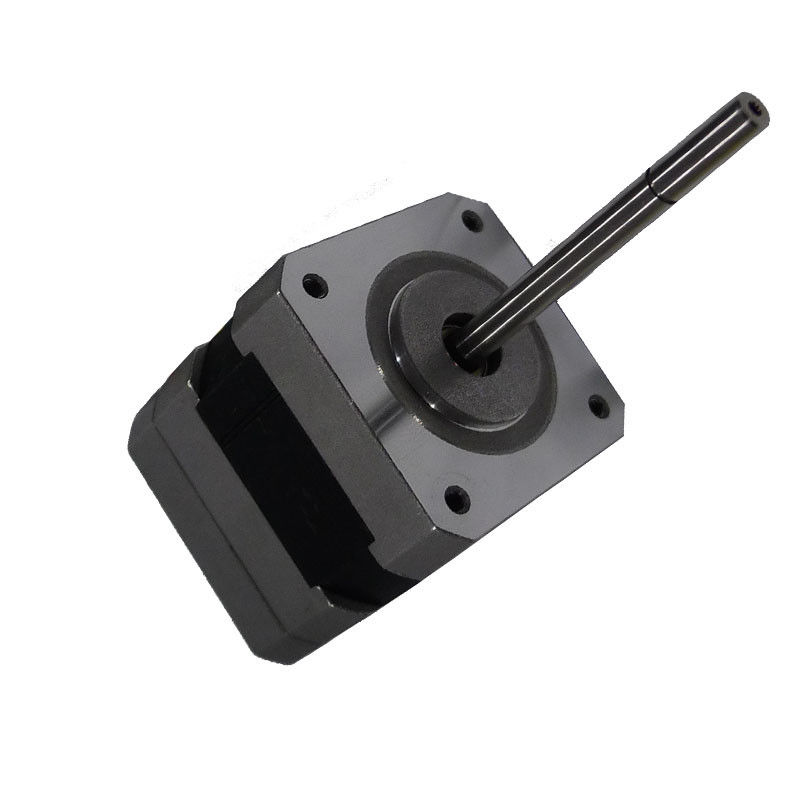

Otomobil / İletişim 24 VDC YWE Fırçasız E Motor
Genel özellikler
|
Sargı tipi |
YWE |
|
Hall efekt açısı |
120 DereceElektrik açısı |
|
Radyal oyun |
0.02mm / 460g |
|
Oynatmayı bitir |
0.02mm / 400g |
|
Maks.radyal kuvvet |
Flanştan 15N @ 10mm |
|
Maks.eksensel kuvvet |
10N |
|
Yalıtım sınıfı |
B |
|
Dielektrik gücü |
Bir dakika boyunca 500VDC |
|
Yalıtım direnci |
100MΩ min., 500VDC |
Performans verisi
|
model |
Birimler |
42ZW3S 45A10 |
42ZW3S 45A30 |
42ZW3S 45A40 |
42ZW3S 60A10 |
42ZW3S 60A30 |
42ZW3S 60A40 |
42ZW3S 75A10 |
42ZW3S 75A30 |
42ZW3S 75A40 |
|
Kutup sayısı |
|
8 |
||||||||
|
Faz sayısı |
|
3 |
||||||||
|
Anma gerilimi |
VDC |
24 |
||||||||
|
Nominal hız |
RPM |
1000 |
3000 |
4000 |
1000 |
3000 |
4000 |
1000 |
3000 |
4000 |
|
Sürekli durma torku |
nm |
0.096 |
0.096 |
0.096 |
0.19 |
0.19 |
0.19 |
0.28 |
0.28 |
0.28 |
|
Puanlanmıs tork |
nm |
0.08 |
0.08 |
0.08 |
0.16 |
0.16 |
0.16 |
0.24 |
0.24 |
0.24 |
|
Anma gücü |
W |
8.3 |
25 |
33.2 |
16.6 |
50 |
67 |
25 |
75 |
100 |
|
Tepe torku |
nm |
0.24 |
0.24 |
0.24 |
0.57 |
0.57 |
0.57 |
0,72 |
0,72 |
0,72 |
|
Tepe akımı |
bir |
1.3 |
3.9 |
5.2 |
2.6 |
7.8 |
10.4 |
3.9 |
11.72 |
15.63 |
|
Tork sabiti |
Nm / A |
0.162 |
0,06 |
0.045 |
0.162 |
0,06 |
0.045 |
0.162 |
0.03 |
0.045 |
|
Geri EMF |
V / KRPM |
17.1 |
6.3 |
4.8 |
17.1 |
6.3 |
4.8 |
17.1 |
6.3 |
4.8 |
|
Rotor ataleti |
gc㎡ |
24 |
24 |
24 |
48 |
48 |
48 |
72 |
72 |
72 |
|
Vücut uzunluğu |
aa |
46 |
46 |
46 |
62 |
62 |
62 |
78 |
78 |
78 |
|
Voltaj aralığı |
VDC |
12 ~ 48 |
||||||||
|
Hız sınırı |
RPM |
~ 4000 1000 |
||||||||
|
Ağırlık |
Kilogram |
0.3 |
0.3 |
0.3 |
0.44 |
0.44 |
0.44 |
0,56 |
0,56 |
0,56 |
Açıklama
Fırçasız DC Motorlar, ofis ekipmanları, pompalar, tekstil makineleri ve çok daha fazlası gibi çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Özelleştirme Seçenekleri
Özel Şaft ve Montaj Detayları:
Tüm motorlar talep üzerine tek veya çift uçlu şaftlar, daha kısa ve daha uzun şaftlar ve diğer birçok modifikasyonla tedarik edilebilir.Özel Flanşlar ve diğer montaj detayları da düşünülebilir.
kodlayıcılar:
Tüm motorlar istek üzerine çeşitli kodlayıcı seçenekleri ve çözünürlükleri ile tedarik edilebilir.
frenler:
Tüm motorlar elle bırakılan veya çıkarılmadan elektromanyetik park freni ile tedarik edilebilir.
Kablo demeti:
Tüm motorlar istek üzerine özel kablo tesisatı ve / veya konnektörlü veya konnektörsüz özel kurşun tellerle tedarik edilebilir
Mm cinsinden boyutlar
